CQ型磁力驱动泵

CQ型磁力驱动泵主要材料有不锈钢、增强聚丙稀,工程塑料。设计合理、工艺先进,具有全密封、无泄漏、耐腐蚀的特点,其性能达到国外同类产品的先进水平。
订购热线:0317-8309525

一、CQ型磁力驱动泵产品概述:
  CQ型磁力驱动泵(简称磁力泵),CQG型耐高温磁力驱动泵(耐温≤250℃)(简称磁力泵)是将永磁联轴器的工作原理应用于离心泵的新产品,主要材料有不锈钢、增强聚丙稀,工程塑料。设计合理、工艺先进,具有全密封、无泄漏、耐腐蚀的特点,其性能达到国外同类产品的先进水平。
  磁力泵以静密封取代动密封,使泵的过流部件处于完全密封状态,彻底解决了其他泵机械密封无法避免的跑、冒、滴之弊病。磁力泵选用耐腐蚀、高强度的工程塑料、钢玉陶瓷、不锈钢等作为制造材料,因此它具有良好的抗腐蚀性能,并可以使被输送介质免受污染。

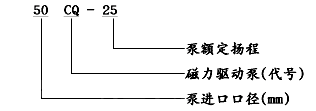

 二、CQ型磁力驱动泵型号意义:

 三、CQ型磁力驱动泵使用范围:
  磁力泵结构紧凑、外形美观、体积小、噪音低、运行可靠、使用纵方便。可广泛应用于化工、制药、石油、电镀、食品、电影照相洗印、科研机构、国防工业等单位抽送酸、碱液、油类、稀有贵重液、毒液、挥发性液体,以及循环水设备配套、过滤机配套。特别是易漏、易燃、易爆液体物抽送,选用此泵则更为理想。
 四、CQ型磁力驱动泵结构说明:

1 泵 壳 2 静 环 3 动 环
4 叶 轮 5 密封圈 6 隔 板
7 隔离套 8 外磁钢总成 9 内磁钢总成
10 泵 轴 11 轴 套 12 联接架
13 电 机

 五、CQ型磁力驱动泵性能参数:


型号 口径 扬程
(m)
流量 电机功率
(KW)
转速
(r/min)
电压
(V)
吸程
(m)
进口
(mm)
出口(mm) (L/min)
(m3/h)
10CQ-3 10 8 3 19 1.14 0.025 2850 220 2.5
14CQ-5 14 10 5 20 1.2 0.12 2900 380/220 3
16CQ-8 16 12 8 25 1.5 0.18 380/220 3
20CQ-12 20 14 12 50 3 0.37 380/220 4
25CQ-15 25 20 15 110 6.6 1.1 380 4
32CQ-15 32 25 15 110 6.6 1.1 4
32CQ-25 32 25 25 110 6.6 1.1 4
40CQ-20 40 32 20 180 10.8 2.2 6
50CQ-25 50 40 25 240 14.4 4 6
50CQ-40 50 40 40 220 13.2 4 6
50CQ-50 50 40 50 130 7.8 5.5 6
65CQ-25 65 50 25 280 16.8 5.5 6
65CQ-35 65 50 35 450 27 7.5 6
80CQ-35 80 65 35 850 51 11 6
80CQ-50 80 65 50 850 51 15 6
