结构:小弹簧、单端面、平衡型 压力:0-0.6Mpa 温度:-40--200℃ 转速:≤500转/分 轴径:30-110mm 适用介质:酸、碱、油高分子悬浮液 STRUCTURE:END SURFACE SMALL SPRING NON-BALANCED MECHHANICAI SEAL PRESSURE:0-0.6Mpa TEMPERATURE:-40-200℃ ROTATIONAL VELOCITY:≤ 500RPM SHAFT:30-110MM MEDIA:ACID,ALKALI,OIL AND HIGH- MOLECULAR SUSPENSION

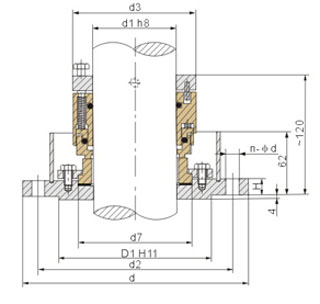

204B釜用机械密封 装配尺寸(mm) | ||||||||||
规格/尺寸 | d1 (h8) | d3 | d7 | D1 (H11) | D2 | D | H | n-Φc | ||
204B-30 | 30 | 67 | 50 | 116 | 150 | 185 | 16 | 4-Φ18 | ||
204B-40 | 40 | 77 | 64 | 135 | 170 | 205 | 16 | 4-Φ18 | ||
204B-50 | 50 | 87 | 74 | 164 | 200 | 235 | 16 | 8-Φ18 | ||
204B-60 | 60 | 98 | 85 | 164 | 200 | 235 | 16 | 8-Φ18 | ||
204B-65 | 65 | 103 | 91 | 164 | 200 | 235 | 16 | 8-Φ18 | ||
204B-80 | 80 | 118 | 110 | 188 | 225 | 260 | 16 | 12-Φ18 | ||
204B-95 | 95 | 128 | 119 | 220 | 225 | 290 | 16 | 12-Φ18 | ||
204B-100 | 100 | 138 | 132 | 245 | 280 | 315 | 16 | 12-Φ18 | ||
204B-110 | 110 | 148 | 140 | 245 | 280 | 315 | 16 | 12-Φ18 | ||
204B-120 | 120 | 158 | 158 | 245 | 280 | 315 | 22 | 12-Φ18 | ||
204B-130 | 130 | 168 | 168 | 245 | 280 | 315 | 22 | 12-Φ18 | ||
204B-140 | 140 | 178 | 180 | 245 | 280 | 315 | 22 | 12-Φ18 | ||
204B-150 | 150 | 188 | 190 | 285 | 320 | 360 | 25 | 12-Φ18 | ||
204B-160 | 160 | 198 | 200 | 285 | 320 | 360 | 25 | 12-Φ18 | ||
204B-180 | 180 | 218 | 220 | 285 | 320 | 360 | 25 | 12-Φ18 |
釜用机械密封订货、使用、安装
1、订货前必须详细提供配套设备的轴径、压力、温度、转速、密封介质、旋向。
2、根据参数、正确选择相应型号的机械密封及所有材料。
3、使用压力高于0.8MPa,许配套平衡罐。
4、介质温度高于200℃要选用双冷却结构。
5、轴的轴向串动不大于±0.5mm。径向摆动不大于0.5mm。
6、安装机械密封的法拦与轴线不垂直度允许0.05mm。
7、安装机械密封部位的轴制造公差为在d4粗糙度。
8、机械密封安装后应用水试运转24小时后再正是投料生产。
