202釜用机械密封

202釜用机械密封密封腔压力:P=0.1-0.25Mpa,密封腔温度:t=-40℃~200℃,转速:n≤500r/min,介质:酸、碱、油、高分子悬浮介质。
订购热线:0317-8309525

适用范围

202釜用机械密封
密封腔压力:P=0.1-0.25Mpa
密封腔温度:t=-40℃~200℃
转 速:n≤500r/min
介 质:酸、碱、油、高分子悬浮介质

■外装式密封
■单端面
■非平衡型结构

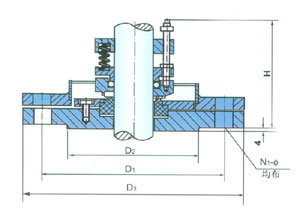

202釜用机械密封 装配尺寸(mm) (与釜口连接尺寸符合HG5—754—78)
规格/尺寸 d1
(h8)
D

D0
(±0.5)
D2
(h11)
D3
(max)
D6
(A11)
D7
(H8)
H1 n-Φc
202-30 30 185 150 116 66 51 60 20 4-Φ18
202-40 40 225 170 135 76 61 70 20 4-Φ18
202-50 50 235 200 164 88 71 80 22 8-Φ18
202-65 65 235 200 164 103 86 97 22 8-Φ18
202-80 80 260 225 188 118 102 112 22 12-Φ18
202-95 95 290 225 220 135 117 127 24 12-Φ18
202-110 110 315 280 245 150 132 142 24 12-Φ18

釜用机械密封订货、使用、安装
1、订货前必须详细提供配套设备的轴径、压力、温度、转速、密封介质、旋向。
2、根据参数、正确选择相应型号的机械密封及所有材料。
3、使用压力高于0.8MPa,许配套平衡罐。
4、介质温度高于200℃要选用双冷却结构。
5、轴的轴向串动不大于±0.5mm。径向摆动不大于0.5mm。
6、安装机械密封的法拦与轴线不垂直度允许0.05mm。
7、安装机械密封部位的轴制造公差为在d4粗糙度。
8、机械密封安装后应用水试运转24小时后再正是投料生产。
