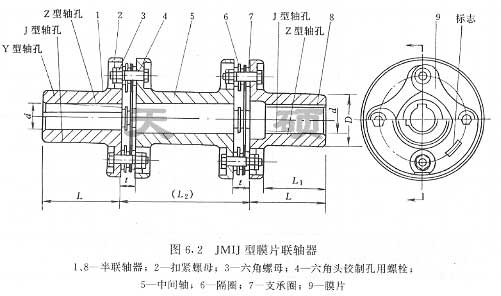

JMIJ接中间轴型膜片联轴器

JMIJ型膜片联轴器基本参数和主要尺寸 mm (JB/T 9147-1999) 型号公称转矩 Tn /N.m 瞬时最大转矩Tmax /N.m 许用转速 [n] /r.min -1 轴孔直径d(H 7 ) 轴孔轴孔轴孔轴孔 D t L2 转动惯量 I/kg.m 2 质量 m/kg

订购热线：0317-8309525

产品详情

JMIJ型膜片联轴器基本参数和主要尺寸 mm(JB/T 9147-1999)

型号	公称转矩 Tn /N.m	瞬时最大转矩Tmax /N.m	许用转速 [n] /r.min -1	轴孔直径d(H 7 )	轴孔轴孔轴孔轴孔				D	t	L2	转动惯量 I/kg.m 2 ≈	质量 m/kg ≈
					Y型	J、J1、Z、Z1 型		L推荐
					L	L	L1
JMIJ1	25	80	6000	14	32	-	J1 型为27 Z1 型为20	35	90	8.8	100	0.0013	1.8
				16、18、19	42		30
				20、22			38
JMIJ2	63	180	5000	18、19	42	-	30	45	100	9.5	100	0.002	2.4
				20、22、24	52		38
				25	62		44
JMIJ3	100	315	5000	20、22、24	52	-	38	50	120	11	120	0.0047	4.1
				25、28	62		44
				30	82		60
JMIJ4	160	500	4500	24	52	-	38	55	130	12.5	120	0.0069	5.4
				25、28	62		44
				30、32、35	82		60
JMIJ5	250	710	4000	28	62	-	44	60	150	14	140	0.0153	8.8
				30、32、35、38	82		60
				40	112		84
JMIJ6	400	1120	3600	32、35、38	82	82	60	65	170	15.5	140	0.0281	13.4
				40、42、45、48、50	112	-	84
JMIJ7	630	1800	3000	40、42	112	112	84	70	210	19	150	0.076	22.3
				45、48、50、55、56
				60	142		107
JMIJ8	1000	2500	2800	45、48	112	112	84	80	240	22.5	180	0.1602	36
				50、55、56
				60、63、65、70	142		107
JMIJ9	1600	4000	2500	55、56	112	112	84	85	260	24	220	0.2509	48
				60、63、65、70、71、75	142		107
				80	172		132
JMIJ10	2500	6300	2000	63、65、70、71、75	142	142	107	90	280	17	250	0.5195	85
				80、85、90、95	172	-	132
JMIJ11	4000	9000	1800	75	142	142	107	95	300	19.5	290	0.8223	112
				80、85、90、95	172	172	132
				100、110	212	-	167
JMIJ12	6300	12500	1600	90、95	172		132	120	340	23	300	1.4109	152
				100、110、120、125	212		167

注：1、轴孔和键槽型式及尺寸应符合GB3852的规定,轴孔型式及长度L,L 1 可根据需要选取。
2、表中L 2 按要求也可与制造厂家另行商定。
3、各规格的轮廓直径不小于规格中最大轴孔直径的1.6倍。
